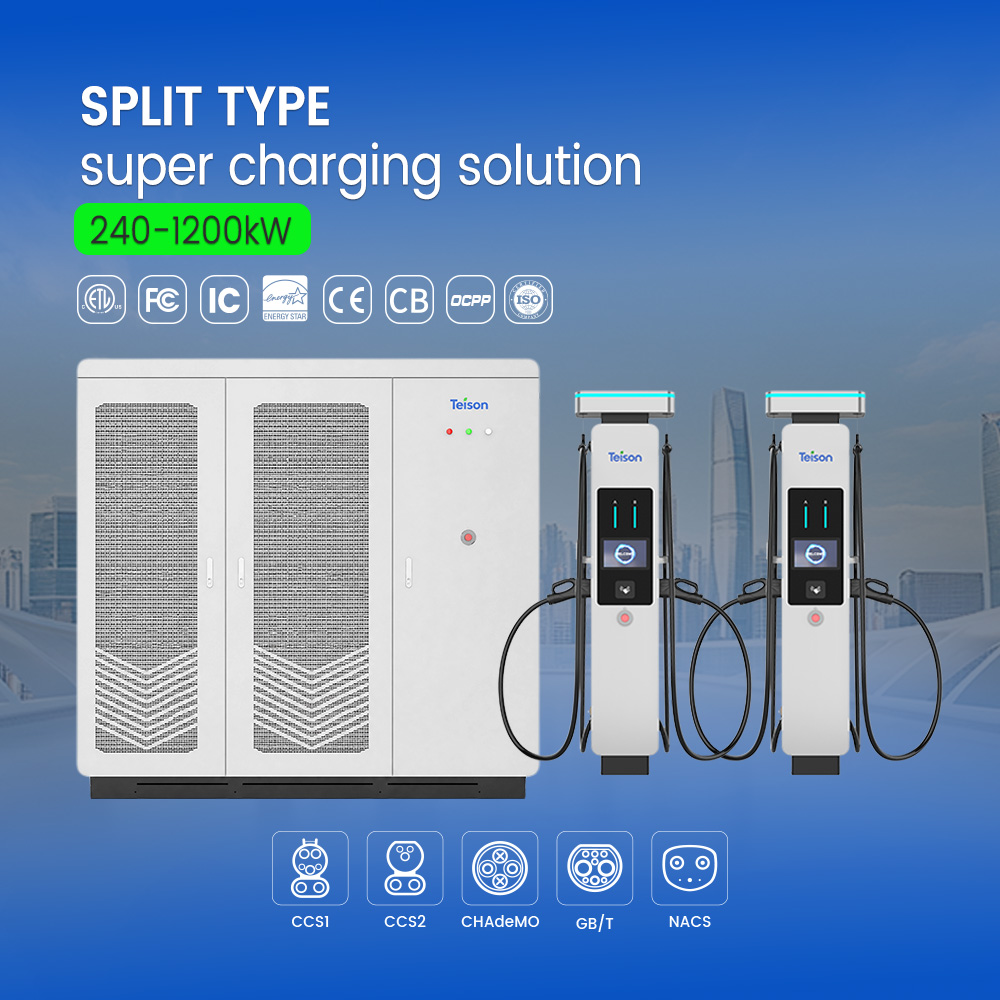

240kW-1.2MW DC delt ladesystem

Opptil 1200 kW effekt

Samtidig DC-lading for opptil 20+ kjøretøy

150 -1000 VDC utgangsområde

Leverer opptil 600kW per kontakt, 1.2MW MCS

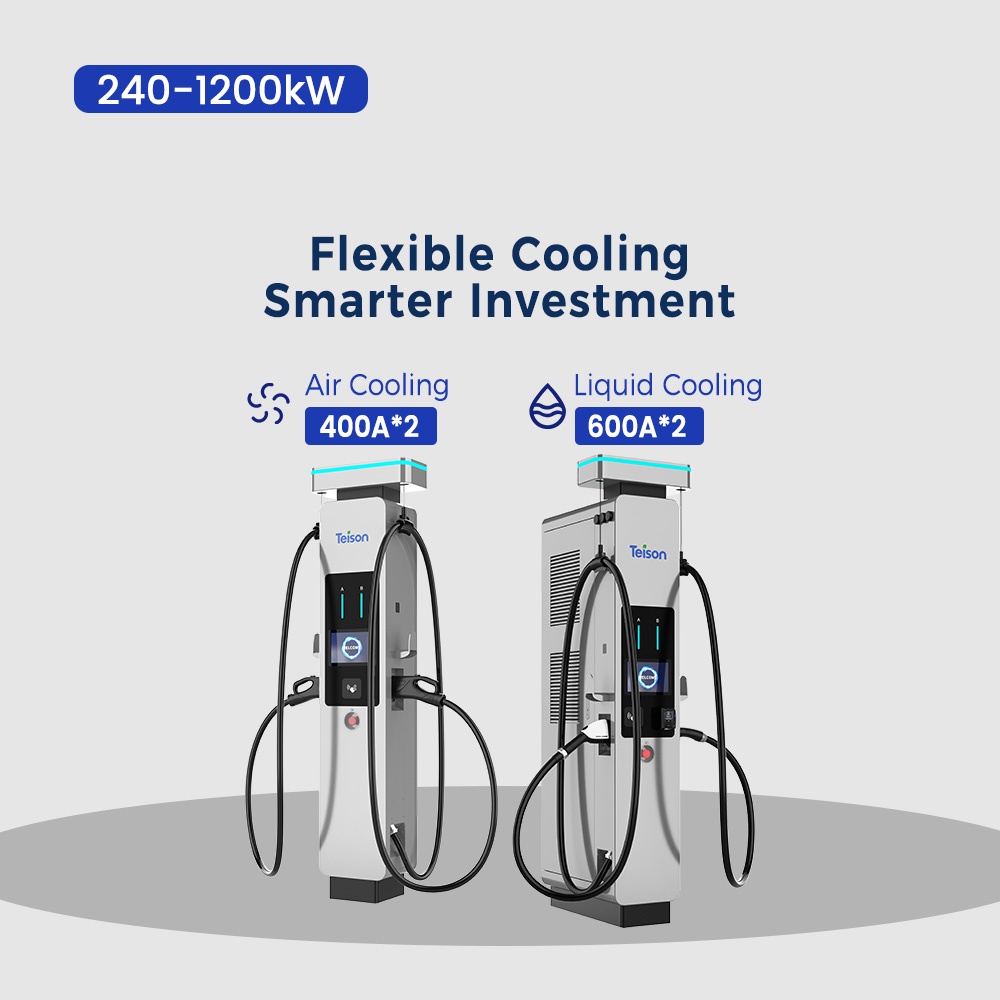

Konfigurerbare luftkjølte (400A) eller væskekjølte (600A) eller MCS (1200A) ladeterminaler

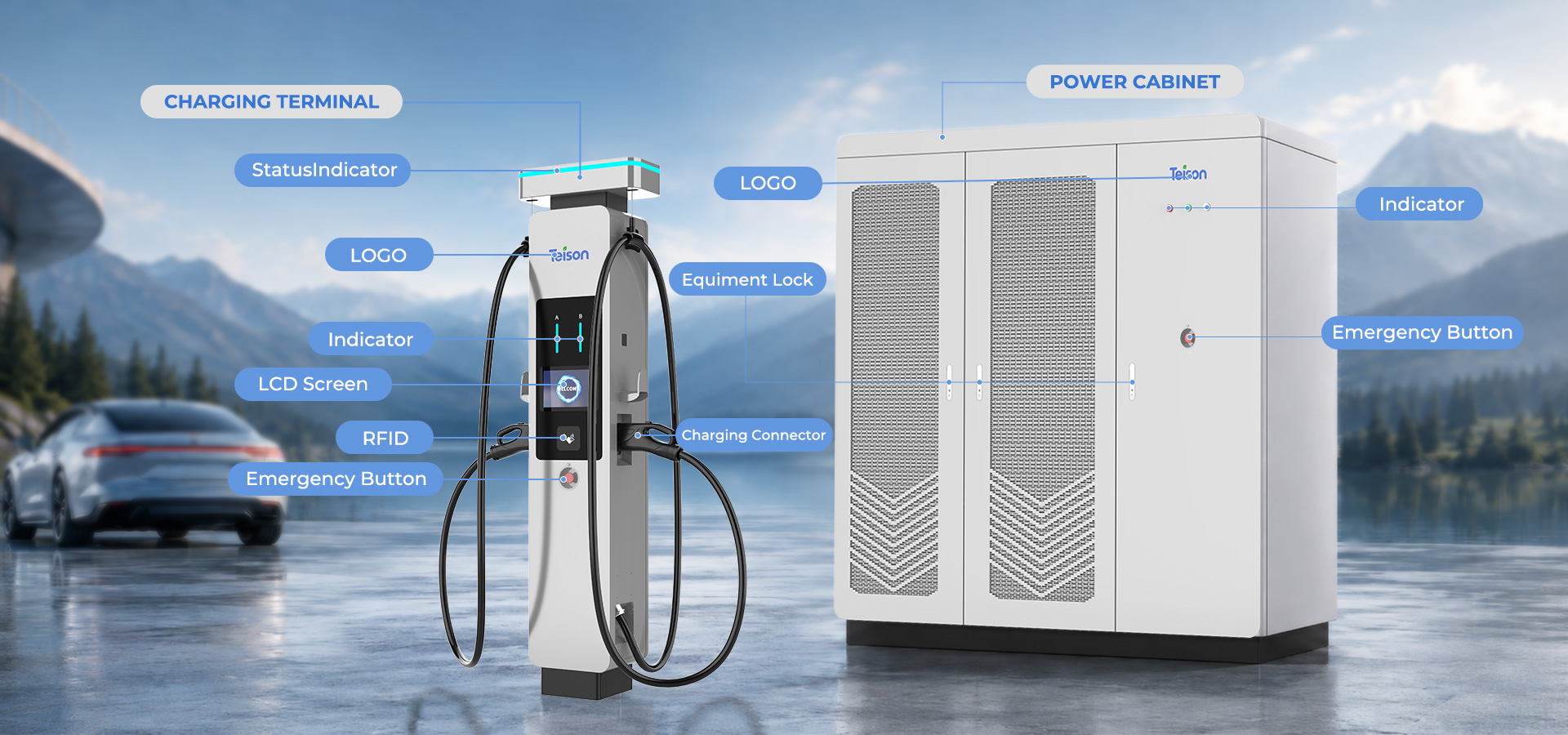

Integrert kabelhåndteringssystem

10.1’ tommers berøringsskjerm og trykknappgrensesnitt

Plug & Charge (ISO 15118), OCPP 1.6J / OCPP 2.0.1

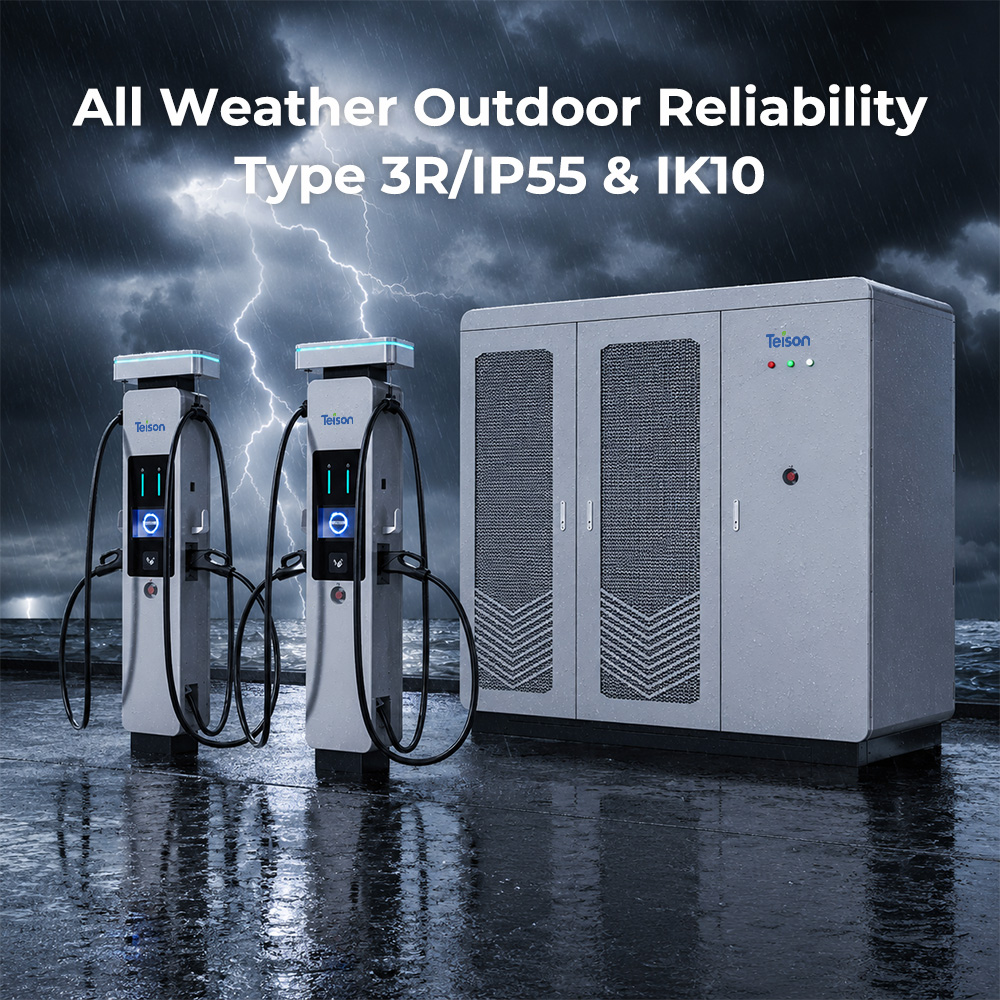

Type 3R/IP55 & IK10-beskyttelse

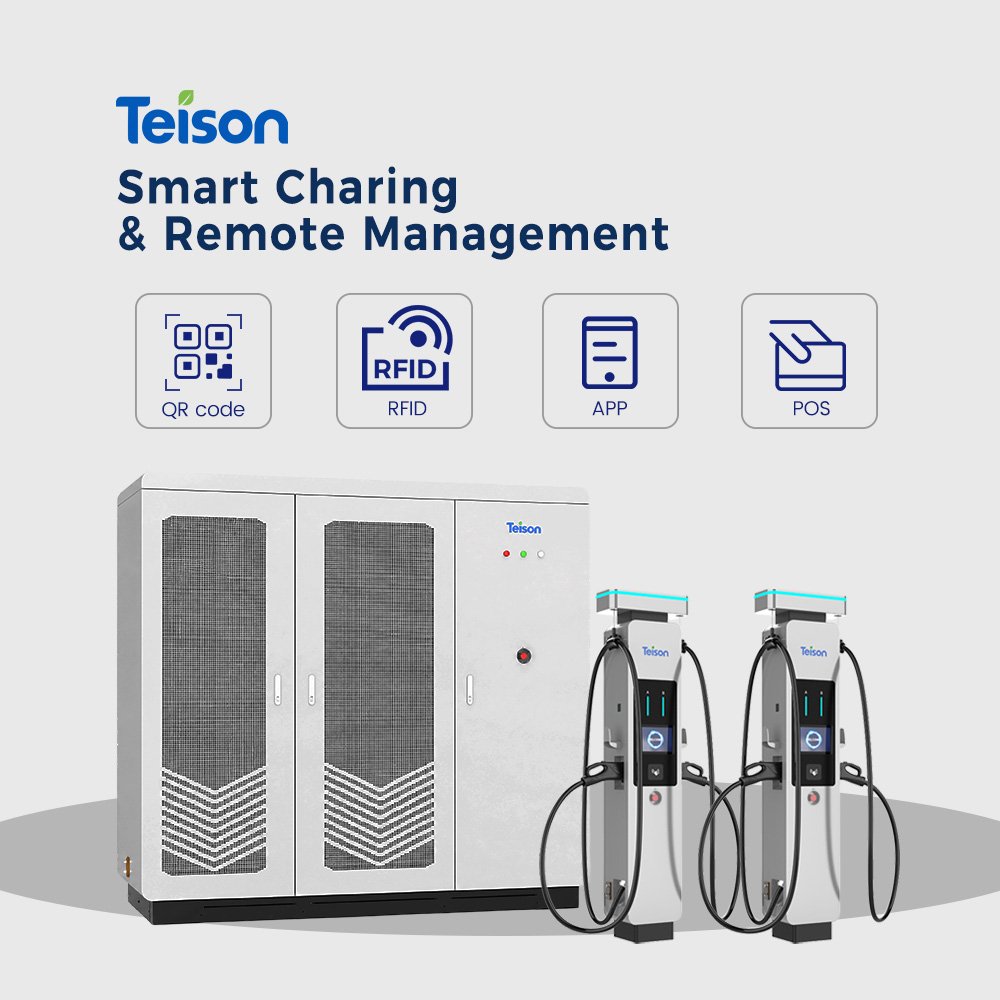

Smart effektdeling

Automatisk BMS-spenningsveksling

Eksterne OTA-oppdateringer

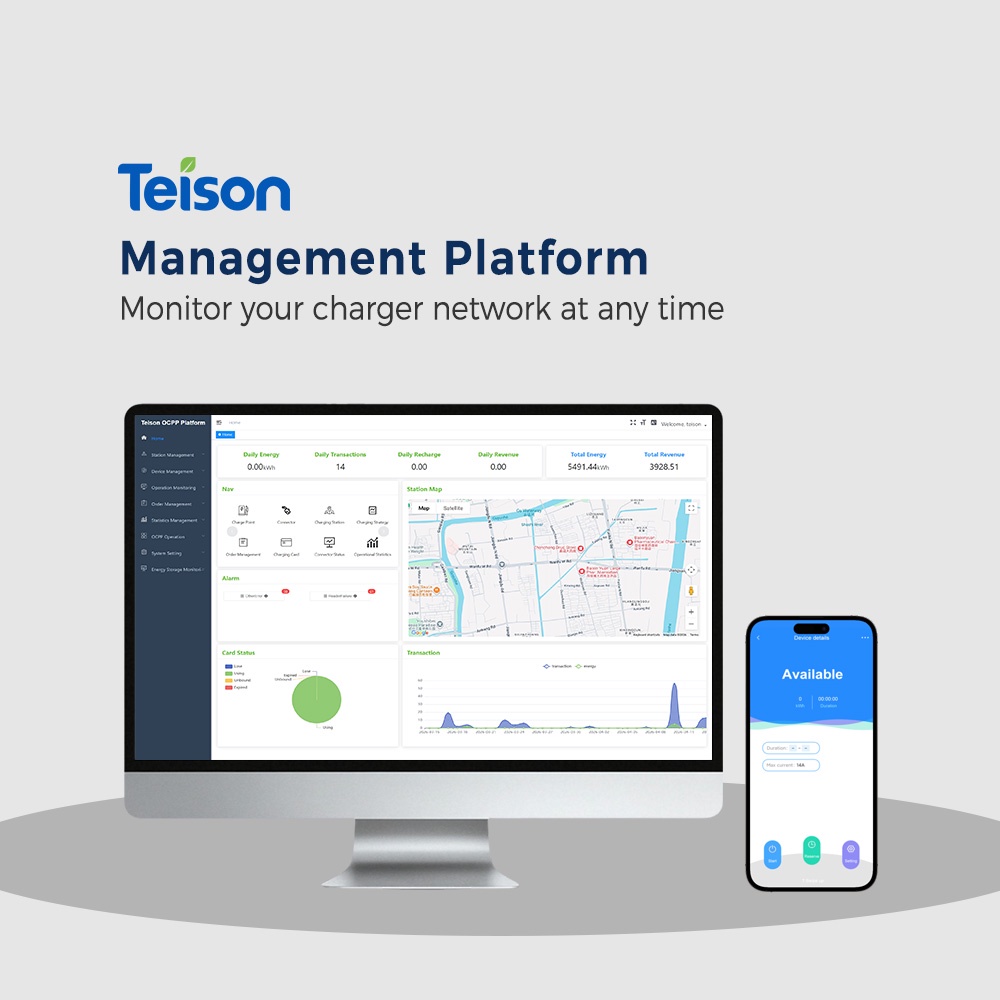

Driftsovervåking i sanntid

Be om et tilbud



FUNKSJONER/FORDELER

  • Karusellplakat
  • dcsplit1.2mw detaljplakat

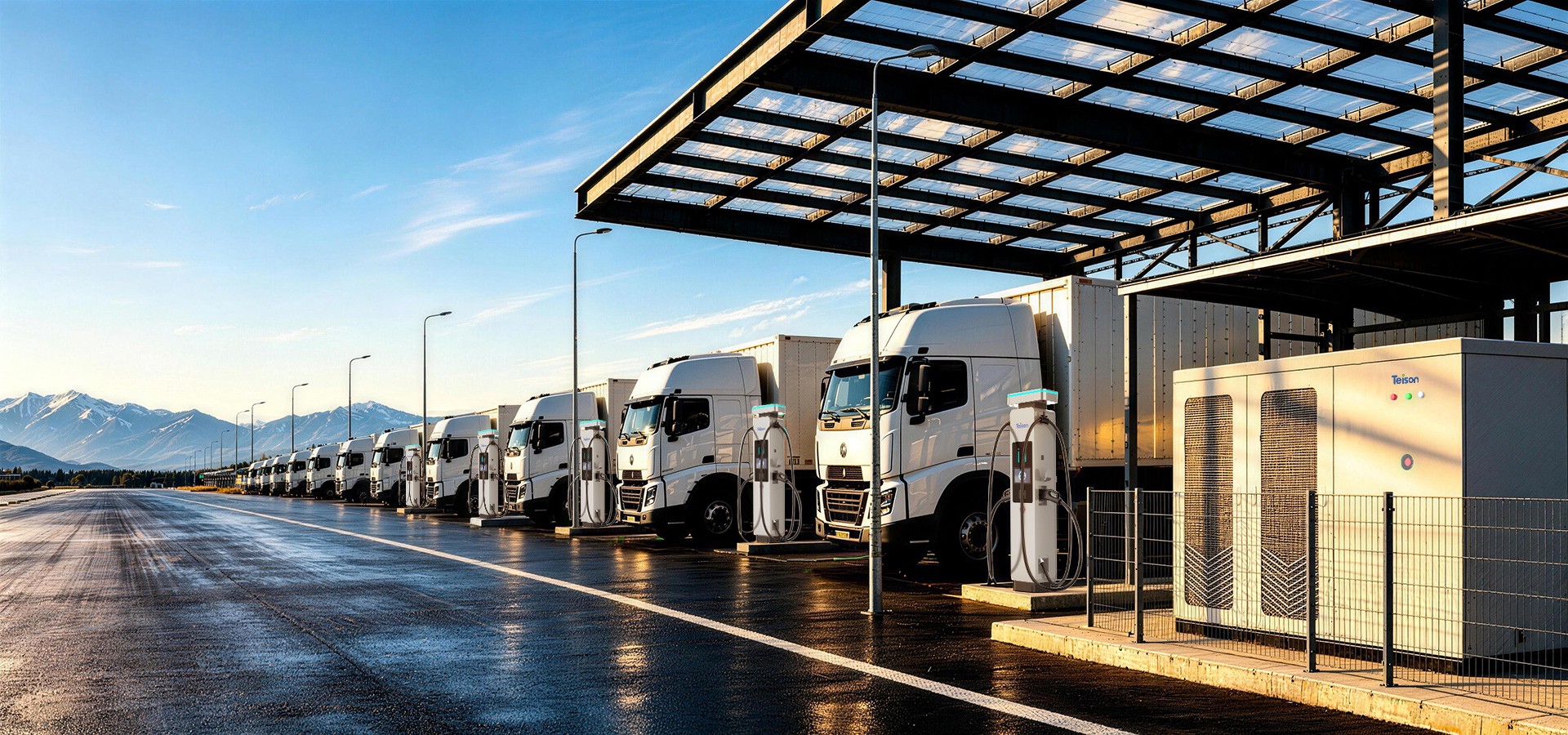

Et ultraraskt, delt ladesystem designet for kommersielle, tunge EV-ladesystem



✅Ultrarask ladeytelse

Leverer opptil 600kW per kontakt, noe som gjør det mulig for kjøretøy å få 400 km rekkevidde på bare 5 minutter, og støtter MCS dispenser opptil 1.2MW.

✅ Universell kompatibilitet

Fullt kompatibel med Plug & Charge (ISO 15118), OCPP 1.6J / OCPP 2.0.1, og høystrøms ladeprotokoller for både kommersielle EV-er og tunge kjøretøy.

Støtter eksterne OTA-oppdateringer og avansert integrasjon med flåtestyring.

✅ Maksimal distribusjonsfleksibilitet

Konfigurerbare luftkjølte (400A) eller væskekjølte (600A) eller MCS (1200A) ladeterminaler for å matche ulike anleggsoppsett og kjøretøykrav.

✅ Pålitelig drift

Konstruert for 99.9% oppetid med 0.1-sekunds feilisolasjon, Type 3R/IP55 &IK10 robust beskyttelse, og -22 °F til 131 °F(-30°C til 55°C) bred temperaturtilpasning, pålitelighet utendørs i all slags vær.

✅ Skalerbar, for fremtiden

Modulær, nedetidsfri utvidelse fra 1 til 20+ dispensere / kontakter / terminaler. Kompatibel med Solar power, energilagring og energistyringssystemer.

✅ AI-drevet ende-til-ende-intelligens

Fra AI-drevne kraftdistribusjons- og konverteringssystemer (PDU / PCU) til intelligent feildiagnostikk for smartere drift og raskere vedlikehold.

✅ Smartere energioptimalisering

Smart Matrix Scheduling distribuerer dynamisk strøm over nettverket, øker energiutnyttelsen med 18% samtidig som den forlenger systemets totale levetid med 30%.

Parameter

     Tekniske spesifikasjoner
Produktmodell

DC Split 240-720 kW
     Elektriske egenskaper
AC
Inngang		 Inngangsspenningsområde 3-phase 480 VAC±10%, 50/60 Hz， 3P+PE
Nominell inngangsstrøm 304 A 355 A 405 A 456 A 506 A 557 A 608 A 658 A 709 A 760 A 810 A 861 A 912 A
Maks inngangseffekt 253 kW 295 kW 337 kW 379 kW 421 kW 463 kW 505 kW 547 kW 589 kW 632 kW 674 kW 716 kW 758 kW
Effektfaktor ≥0.99
Toppeffektivitet ≥95%
Strømforbruk i standby ≤40 W
Harmonisk forvrengning (THDi) ≤5%
DC
Utgang		 Utgangsspenningsområde 150~1000 VDC
Maksimal utgangseffekt 240 kW 280 kW 320 kW 360 kW 400 kW 440 kW 505 kW 520 kW 560 kW 600 kW 640 kW 680 kW 720 kW
Maksimal strømutgang
Per kanal		 400 A(air cooling cable)
600 A(liquid cooling cable)
Antall utgangskanaler 6 6 8
(valgfritt:6)		 8
(valgfritt:6)		 10
(valgfritt:6,8)		 10
(valgfritt:6,8)		 12
(valgfritt:6,8,10)
Spenningsnøyaktighet ≤±0.5%
Strømnøyaktighet ≤±1%
     Brukergrensesnitt
Skjerm 10.1" Berøringsskjerm
Trykknapper Nødknapp
Støttede språk Engelsk (Andre språk tilgjengelige på forespørsel)
     Kommunikasjon
Nettverkstilkobling Ethernet, Wi-Fi
Kommunikasjonsprotokoll OCPP 1.6J，OCPP 2.0.1
     Miljø
Driftstemperaturområde -22 °F til 131 °F(Derating from 131 °F)
Lagringstemperaturområde -40 °F til 158 °F
Fuktighet <95% relativ fuktighet, ikke-kondenserende
Høyde ≤2000 m（6561.68'）
Støy ＜70dB @ 3 m（9.84'）77 °F Full effekt
     Mekanisk
Dimensjoner （W x D x H) 2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')
Vekt ≤1653.47 lb
IP & IK-klassifisering Type 3R&IK10 (HMI IK8)
Kjøling Luftkjøling
Installasjonsmetode Gulvmontert
     Beskyttelse
Beskyttelse Overspenningsbeskyttelse, Underspenningsbeskyttelse, Overbelastningsbeskyttelse, Lekkasjestrøm
beskyttelse, Overtemperaturbeskyttelse, Jordingsbeskyttelse, Overspenningsvern, Kortslutning
beskyttelse, Selvtest av feil, Isolasjonsdeteksjon.
     Sertifiseringer og standarder
Sertifikat ETL,FCC,IC,Energy Star
Ladestandarder UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star
Standarder for kommunikasjonsprotokoll ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121

     Valgfri konfigurasjon
Nettverkstilkobling 4G
Fleksibel allokering Full-flex, Semi-flex
Maksimal strømutgang per
kanal		 400A (Matchet med luftkjølt terminal)
600A (Matchet med væskekjølt terminal)
Antall utgangskanaler 6,8,10,12（Opptil 4 væskekjølte kanaler）
Tilpasset merkevarebygging Alternativer for merkevarebygging, som egendefinerte farger og klistremerker
Kontakt Teison for tilgjengelighet, priser og minste bestillingsmengde

     Tekniske spesifikasjoner
Produktmodell

DC Split 760-1200 kW
     Elektriske egenskaper
AC
Inngang		 Inngangsspenningsområde

3-phase 480 VAC±10%, 50/60 Hz， 3P+PE
Nominell inngangsstrøm 962 A 1013 A 1064 A 1114 A 1165 A 1216 A 1266 A 1317 A 1367 A 1418 A 1469 A 1519 A
Maks inngangseffekt 800 kW 842 kW 884 kW 926 kW 968 kW 1010 kW 1052 kW 1095 kW 1137 kW 1179 kW 1221 kW 1263 kW
Effektfaktor ≥0.99
Topp effektivitet ≥95%
Strømforbruk i standby ≤50 W
Harmonisk forvrengning (THDi) ≤5%
DC
Utgang		 Utgangsspenningsområde 150~1000 VDC
Maksimal utgangseffekt 760 kW 800 kW 840 kW 880 kW 920 kW 960 kW 1000 kW 1040 kW 1080 kW 1120 kW 1160 kW 1200 kW
Maksimal utgangsstrøm
Per kanal		 400 A(air cooling cable)
600 A(liquid cooling cable)
Antall utgangskanaler 12
(optional:6,8,10)
Spenningsnøyaktighet ≤±0.5%
Strømnøyaktighet ≤±1%
     Brukergrensesnitt
Skjerm 10.1" Berøringsskjerm
Trykknapper Nødknapp
Støttede språk Engelsk (Andre språk tilgjengelig på forespørsel)
     Kommunikasjon
Nettverkstilkobling Ethernet, Wi-Fi
Kommunikasjonsprotokoll OCPP 1.6J，OCPP 2.0.1
     Miljø
Driftstemperaturområde -22 °F to 131 °F(Derating from 131 °F)
Lagringstemperaturområde -40 °F to 158 °F
Luftfuktighet <95% relativ luftfuktighet, Ikke-kondenserende
Høyde ≤2000 m（6561.68'）
Støy ＜70dB @ 3 m（9.84'）77 °F Full effekt
     Mekanisk
Dimensjoner （W x D x H) 2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')
Vekt ≤1653.47 lb
IP & IK-klassifisering Type 3R&IK10 (HMI IK8)
Kjøling Luftkjøling
Installasjonsmetode Gulvmontert
     Beskyttelse
Beskyttelse Overspenningsvern, Underspenningsvern, Overbelastningsvern, Lekkasjestrøm
beskyttelse, Overtemperaturvern, Jordingsvern, Overspenningsvern, Kortslutnings
beskyttelse, Selvkontroll ved feil, Isolasjonsdeteksjon.
     Sertifisering og standarder
Sertifikat ETL,FCC,IC,Energy Star
Ladestandarder UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star
Standarder for kommunikasjonsprotokoll ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121
     Valgfri konfigurasjon
Nettverkstilkobling 4G
Fleksibel allokering Full-flex, Semi-flex
Maksimal utgangsstrøm per
kanal		 400A (Matched with air cooling terminal)
600A (Matched with liquid cooling terminal)
Antall utgangskanaler 6,8,10,12（Up to 4 liquid cooling channels）
Tilpasset merkevarebygging Merkevarealternativer, such as custom colors and stickers
Contact Teison for availability, pricing, and minimum order quantity
