| Tekniske spesifikasjoner |
| Produktmodell |
DC Mini |
| Elektriske egenskaper |
AC
Inngang |
Inngangsspenningsområde |
3-fase 400 VAC±10%, 50/60 Hz,3P+N+PE |
| Nominell inngangsstrøm |
3Φ30A |
3Φ46A |
3Φ61A |
| Maks inngangseffekt |
21kW |
32kW |
42kW |
| Jordingssystem |
TN-C TN-S TN-C-S TT |
| Effektfaktor |
≥0.99 |
| Toppvirkningsgrad |
≥95% |
| Strømforbruk i standby |
≤50W |
| Harmonisk forvrengning (THDi) |
≤5% |
DC
Utgang |
Utgangsspenningsområde |
150~1000 VDC |
| Maks utgangsstrøm (system) |
66A |
100A |
133A |
Maks utgangsstrøm
(kontakt) |
80A
(Valgfritt) |
80A
(Valgfritt) |
150A
(Valgfritt) |
| Maks utgangseffekt |
20kW |
30kW |
40kW |
| Antall utganger |
1 (En av CCS2, CCS1, GBT, CHAdeMO, NACS) |
1 (En av CCS2, CCS1, GBT,
CHAdeMO, NACS)
2 (Hvilke som helst to kombinasjoner av
CCS2, CCS1, GBT,CHAdeMO, NACS) |
| Kontakttype |
CCS2, CCS1, GBT, CHAdeMO, NACS |
| Spenningnøyaktighet |
≤±0.5% |
| Strømnøyaktighet |
≤±1% |
| Brukergrensesnitt |
| Skjerm |
10.1" berøringsskjerm |
| Måler |
CE-måler |
| Trykknapper |
Nødknapp |
| Brukerautentisering |
RFID, QR-kode, applikasjon |
| Støttede språk |
Engelsk (Andre språk tilgjengelig på forespørsel) |
| Kommunikasjon |
| Nettverkstilkobling |
Ethernet, Wi-Fi |
| Kommunikasjonsprotokoll |
OCPP 1.6J, støtter oppgradering til OCPP 2.0.1 |
| Miljø |
| Driftstemperaturområde |
-30℃-50℃(Reduksjon over 50℃) |
| Lagringstemperaturområde |
-40℃-70℃ |
| Fuktighet |
<95% relativ fuktighet, ikke-kondenserende |
| Høyde |
≤2000m |
| Støy |
<70dB @ 3m 25℃Full effekt |
| Mekanisk |

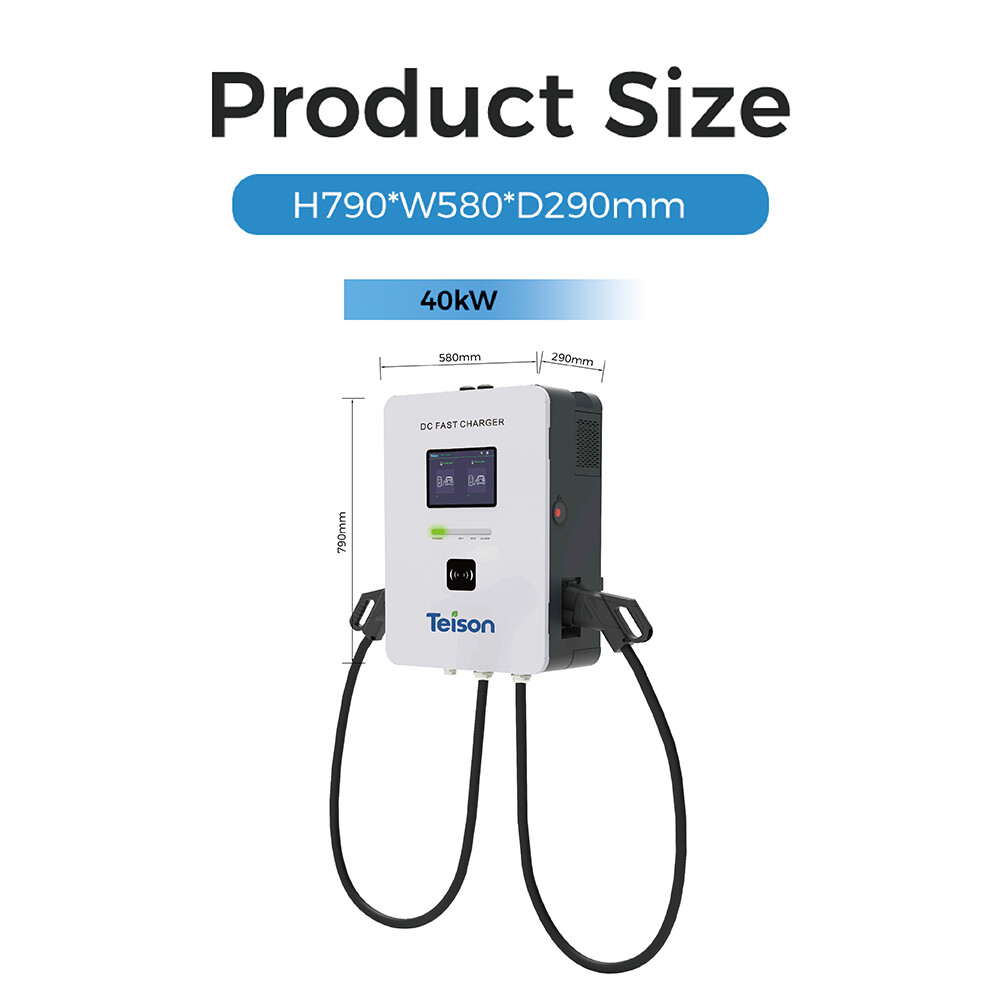

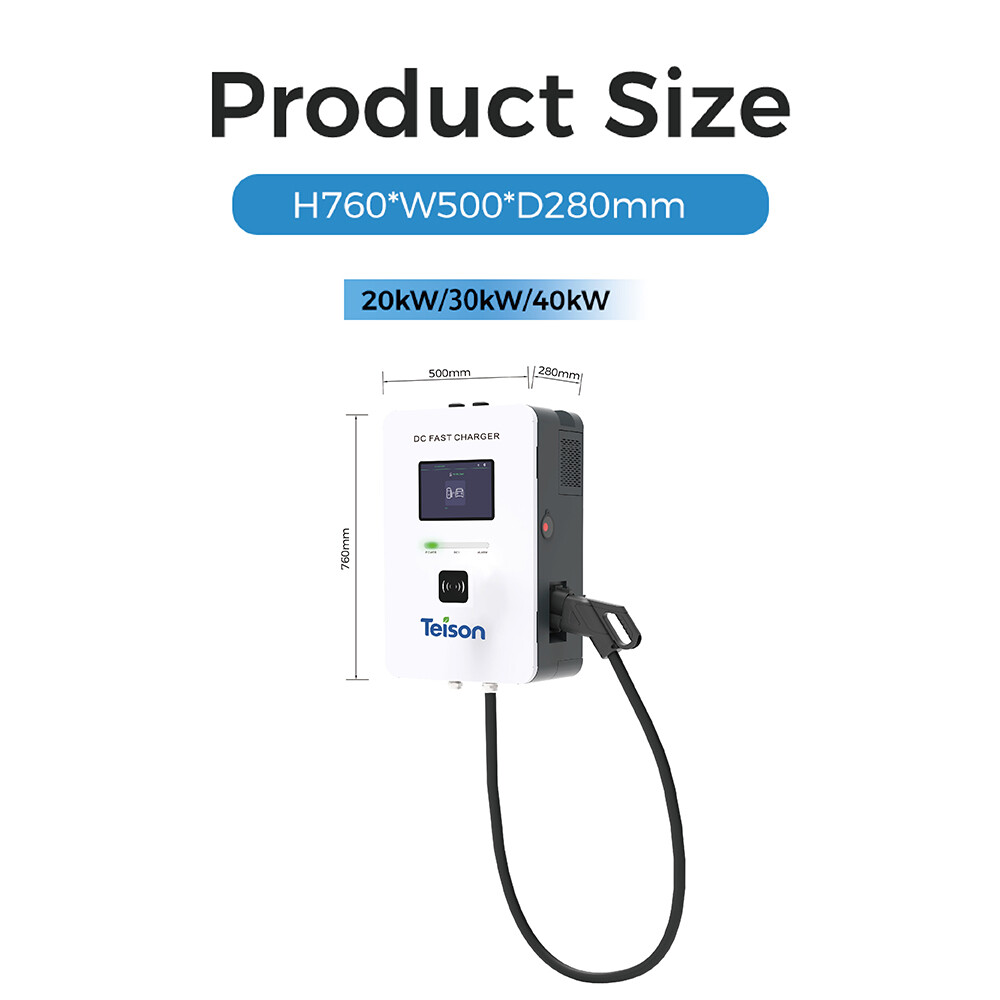

| Mål (B*D*H) |
500mm*280mm*760mm (Ekskludert kabelhåndtering) |
Én utgang：500mm*280mm*760mm
(Ekskludert kabelhåndtering)
To utganger：580mm*290mm*790mm
(Ekskludert kabelhåndtering) |
| Vekt |
≤90kg |
Én utgang：≤90kg
To utganger：≤125kg |
| IP- & IK-klassifisering |
IP55 & IK10 (HMI IK8) |
| Lengde på ladekabel |
5m |
| Kjøling |
Luftkjøling |
| Installasjonsmetode |
Veggmontering eller søyle |
| Beskyttelse |
| Beskyttelse |
Overspenningsvern, underspenningsvern, overbelastningsvern, jordfeilstrømvern
beskyttelse, overtemperaturvern, overspenningsbeskyttelse, kortslutningsvern, feil
egenkontroll, isolasjonsdeteksjon. |
| Sertifisering og standarder |
| Sertifikat |
CE CB |
| Ladestandarder |
IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3 |
| Standarder for kommunikasjonsprotokoll |
ISO15118-1; ISO15118-2; ISO 15118-3; DIN 70121 |
| Valgfri konfigurasjon |
| Installasjonsmetode |

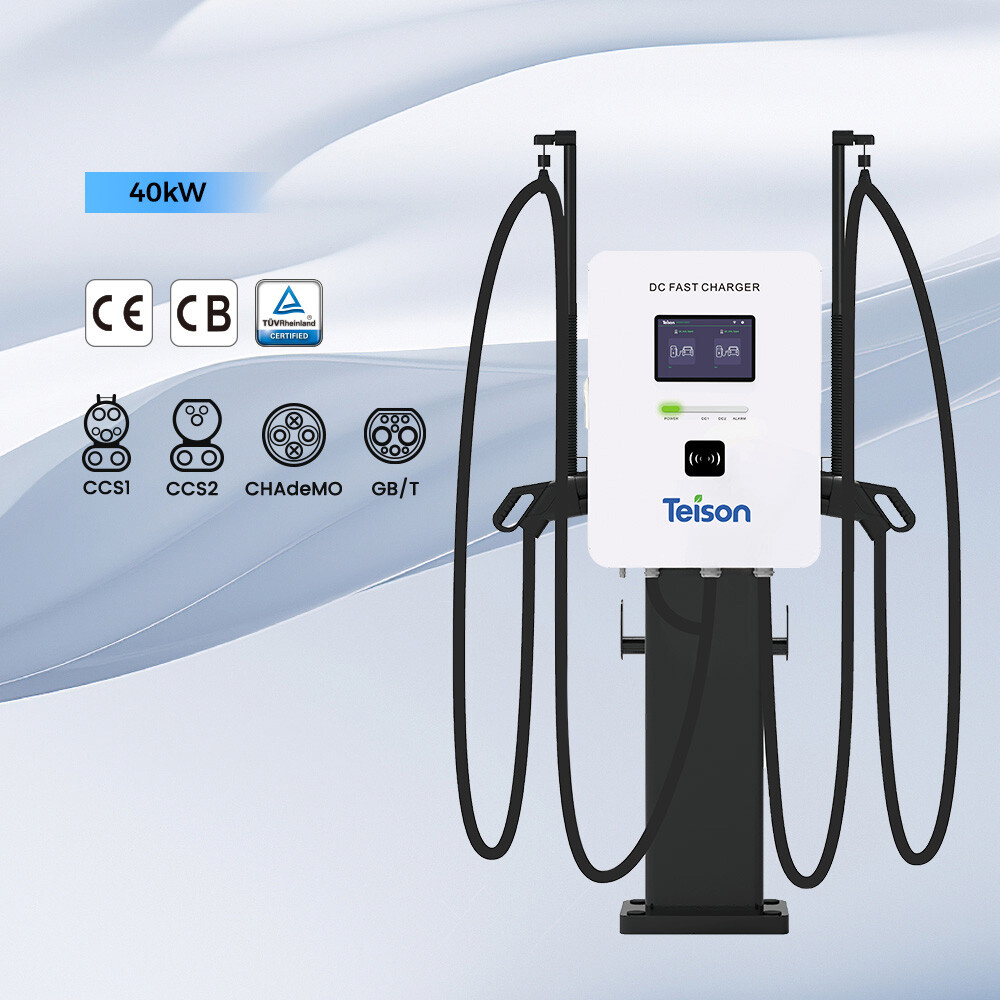

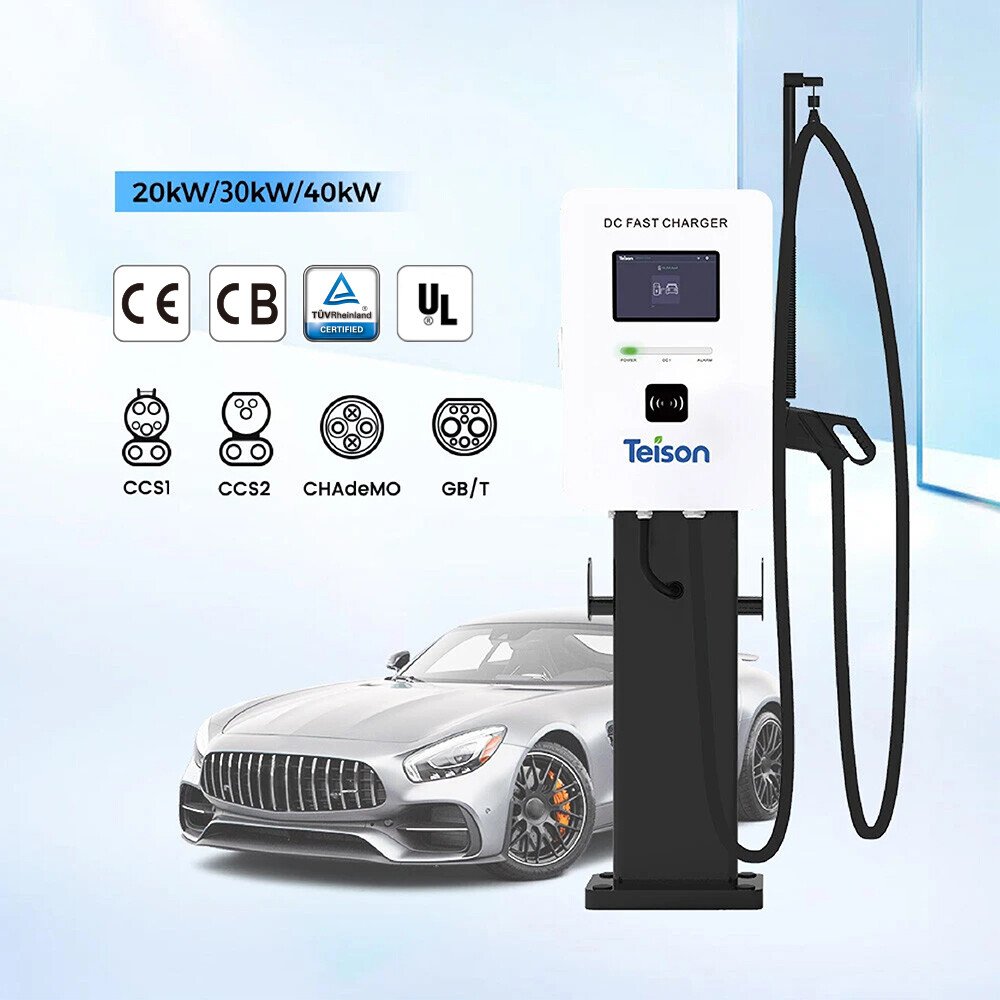

Søyle |
| Måler |
MID-måler |
| Brukerautentisering |
POS-maskin |
| Nettverkstilkobling |
4G |
| Lengde på ladekabel |
6m 7m Andre lengder på forespørsel |

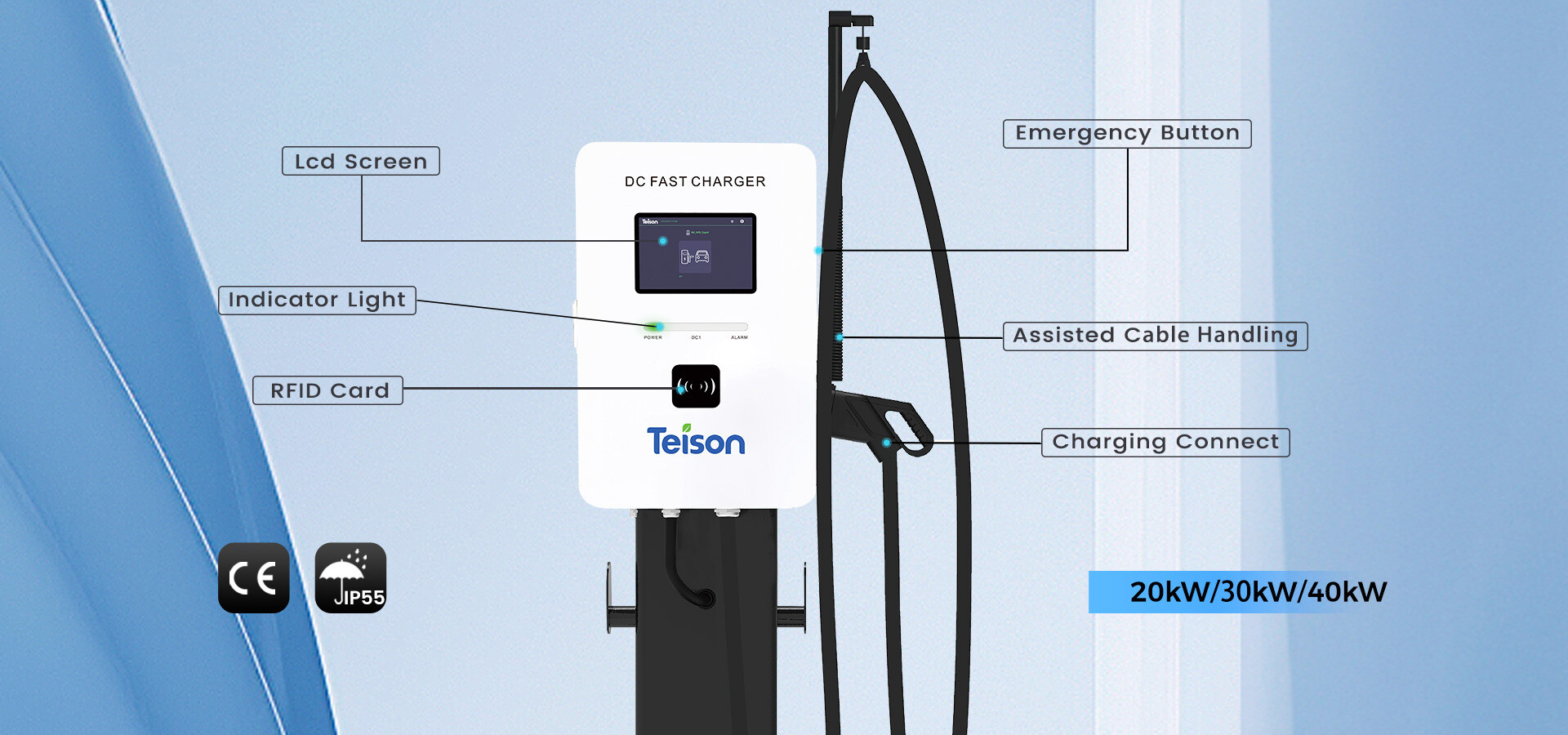

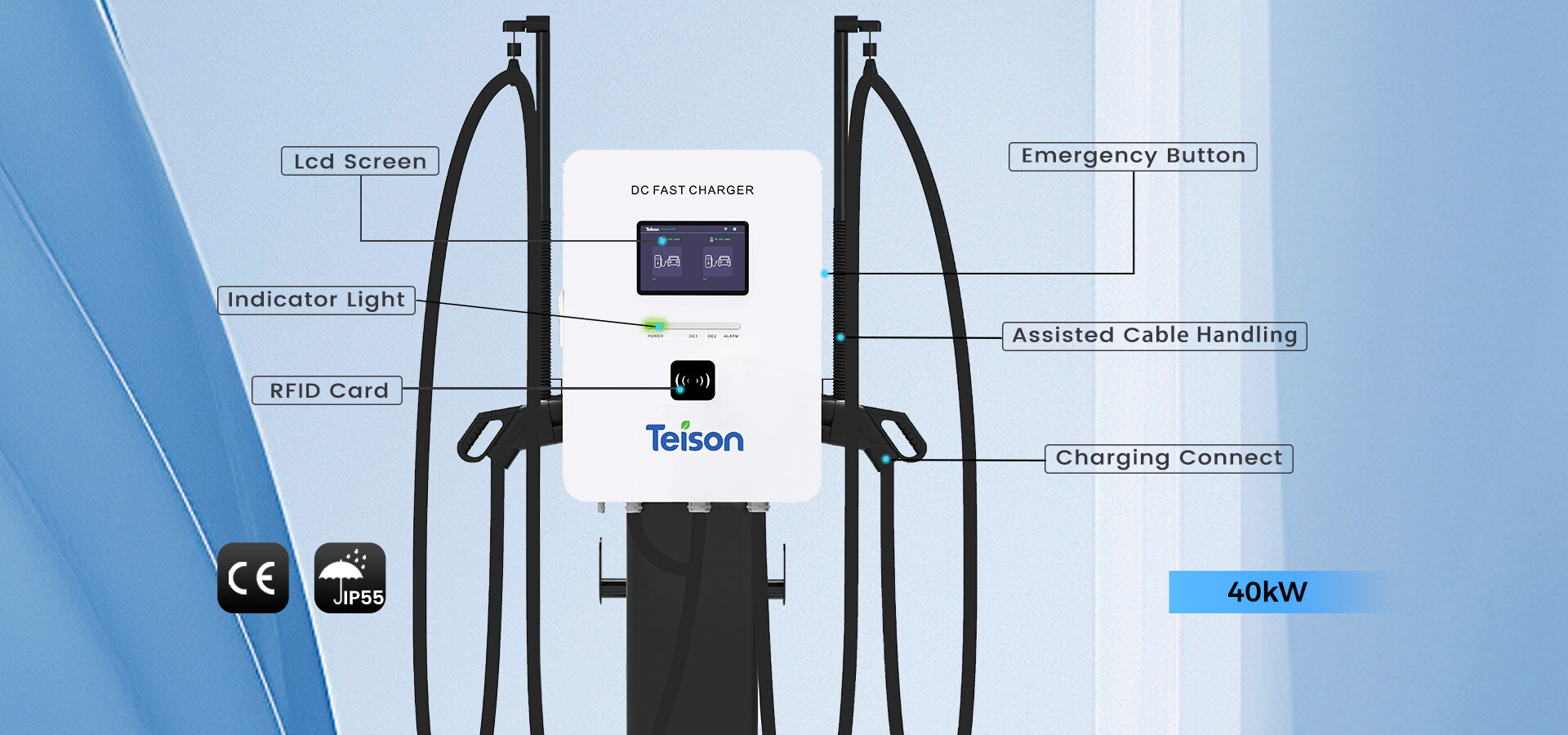

| Kabelhåndteringssystem |
Valgfritt |
| Tilpasset merkevarebygging |
Merkevarealternativer, som tilpassede farger og klistremerker
Kontakt Teison for tilgjengelighet, priser og minste bestillingsmengde |
